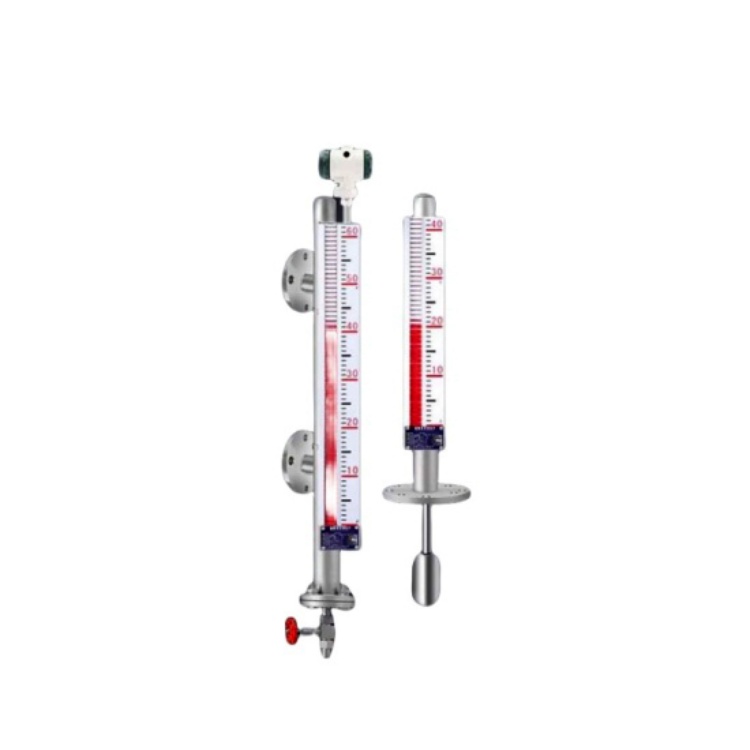

UHZ-10C07B 如何解决远传磁翻板物位计4-20mA信号的电压降与衰减问题？

在大型储罐区或偏远装置中，远传磁翻板物位计与控制室之间的距离往往长达数百米甚至更远。在如此长的传输线路上，导线本身的电阻会产生不可忽视的电压降，这可能导致变送器端的供电电压不足，进而引发信号传输不稳定、数值偏差甚至通讯中断。

根据欧姆定律，长距离的双绞线会形成一定的回路电阻。标准的二线制4-20mA变送器通常需要至少12V至18V的端电压才能正常工作。如果控制室输出的是标准的24VDC电源，经过长距离线缆的压降损耗后，到达现场仪表端的电压可能会跌至临界值以下。此时，变送器无法驱动20mA的满量程电流，导致在液位较高时，控制室接收到的信号始终低于实际值，造成严重的测量误差。

为了解决这一问题，通常可以采取以下几种工程措施：

增加信号线线径：这是直接的方法。导线的电阻与截面积成反比，选用线径更粗的屏蔽电缆，可以显著降低线路电阻，从而减少电压降。

提高供电电压：在控制室的供电端，可以适当提高直流供电电压。只要确保到达现场仪表端的电压不超过其大耐压限制，留出足够的压降余量，就能保证仪表在长距离传输下的正常工作。

加装信号中继器或隔离器：如果距离实在过长，单纯靠加粗线缆或提高电压已无法满足要求，可以在传输线路的中途或靠近仪表端加装信号中继器。中继器可以重新生成标准的4-20mA信号，消除线路阻抗带来的影响，实现信号的无损接力传输。

采用数字通讯方案：对于超远距离且对数据要求高的场合，可以考虑选用支持数字通讯的物位计。数字信号在抗衰减和抗干扰能力上远优于模拟电流信号，能够解决长距离传输的痛点。
