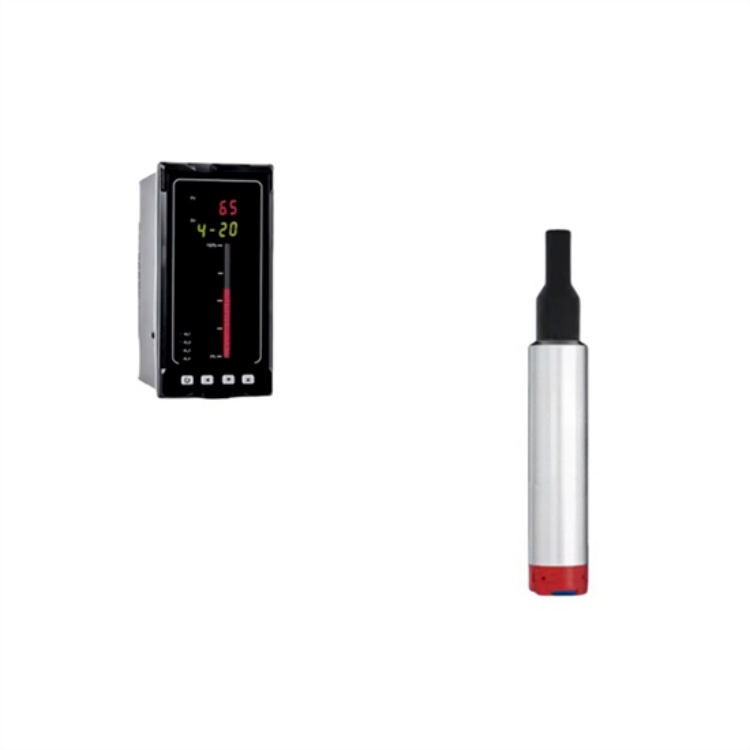

CHR3016W 平衡罩式投入式液位计的平衡罩在液位快速波动场景中易出现晃动

液位快速波动场景下，介质冲击力会导致平衡罩剧烈晃动，破坏压力传导的稳定性，造成测量信号波动、数据失真。核心配件需围绕平衡罩的配重稳定、导向约束、缓冲减震、结构抗扰四个维度进行稳定设计，控制晃动，确保平衡罩始终处于稳定状态，保障压力传导平稳，提升测量精度。

配重稳定设计是控制平衡罩晃动的基础，需通过合理配重降低平衡罩，提升稳定性。在平衡罩底部加装可调节配重块，配重块采用高密度合金材质，重量根据介质波动强度和平衡罩浮力计算确定，确保平衡罩的位于罩体底部位置，降低高度，减少晃动幅度。配重块与平衡罩采用可拆卸式连接，便于根据不同工况调整配重重量，例如液位波动剧烈的场景增加配重，波动平缓的场景适当减轻配重，实现配重与工况的适配。同时，配重块的外形设计为流线型，减少介质流动阻力，避免因配重块外形导致额外的晃动。

导向约束设计需为平衡罩提供运动约束，限制晃动范围。在平衡罩外部套设导向套筒，导向套筒固定安装在容器内壁或专用支架上，套筒内壁采用光滑耐磨材质，例如聚四氟乙烯涂层，平衡罩在套筒内上下移动，套筒对平衡罩形成径向约束，限制其左右晃动和旋转，确保平衡罩仅沿垂直方向运动。导向套筒与平衡罩之间的间隙控制在2-5mm，间隙过小易因摩擦导致卡顿，间隙过大则无法有效约束晃动，通过控制间隙，实现平稳导向。此外，在导向套筒上设置导向槽，平衡罩侧壁安装导向销，导向销在导向槽内滑动，进一步约束平衡罩的运动轨迹，防止因介质冲击力导致平衡罩偏离垂直方向。

缓冲减震设计需吸收介质冲击力，减少晃动能量。在平衡罩与导向套筒之间安装缓冲减震装置，例如在平衡罩顶部和底部设置橡胶缓冲垫，缓冲垫采用耐介质、耐老化的丁腈橡胶，当平衡罩晃动撞击套筒时，缓冲垫吸收冲击能量，减缓碰撞力度，降低晃动幅度。同时，在平衡罩与导气管的连接部位安装弹性减震接头，接头采用金属波纹管与橡胶复合结构，既能保证压力传导，又能吸收介质冲击力产生的振动，减少振动向导气管传递，避免导气管晃动加剧平衡罩的不稳定。此外，在平衡罩底部设置阻尼板，阻尼板浸入介质中，利用介质的阻尼作用，控制平衡罩的快速晃动，使平衡罩快速恢复稳定。

结构抗扰设计需优化平衡罩的结构，提升自身抗扰动能力。平衡罩采用流线型封闭结构，减少介质流动时的冲击力，罩体表面光滑无凸起，避免介质在罩体表面形成涡流，降低涡流对平衡罩的扰动。在平衡罩内部设置稳定隔板，隔板将罩体内部空间分隔为多个小腔室，减少内部空气流动对平衡罩稳定性的影响，同时隔板能增强罩体的结构强度，防止因晃动导致罩体变形。平衡罩的材质选用高强度、合金材质，在保证配重效果的前提下，减轻自身重量，降低晃动惯性，提升抗扰动能力，确保在液位快速波动时，平衡罩能快速稳定，保障压力传导平稳。
