轴振动传感器使用指南和操作要点

　　轴振动传感器是用于监测旋转机械轴系振动状态的关键传感元件，在汽轮机、压缩机、风机、泵等大型设备的预测性维护中发挥着重要作用。本指南从传感器选型、安装定位、信号处理、数据分析等方面提供系统化操作指导，旨在确保振动监测数据的准确性与可靠性。


　　一、传感器选型与准备

　　类型选择：根据测量原理，主要分为电涡流传感器和压电式加速度传感器。电涡流传感器适用于非接触式测量轴相对振动（位移），需配套前置器；压电式加速度传感器通常用于测量轴承座等结构的绝对振动（加速度/速度），可集成变送器输出标准信号。选型需综合考虑测量量程、频率响应、灵敏度、工作温度及环境防护等级。

　　参数确认：核对传感器灵敏度、线性范围、供电要求与监测系统匹配。电涡流传感器需确认探头直径、线性中点间隙（通常为传感器标定范围的中间值，如1mm或2mm）及配套前置器型号。检查传感器外观无损伤，电缆及接头完好。安装前测试：有条件时，可使用校准仪或简易电路测试传感器基本功能。对于电涡流传感器，可测量探头端面与金属靶面在不同间隙下的输出电压变化，验证其线性特性。

　　二、安装规范与调试

　　安装位置确定：根据API670等标准或设备制造商建议，选择最能反映轴系动力学特性的测量平面，通常在轴承附近。每个测量截面通常安装两个互成90°（X-Y方向）的传感器，以获取轴心轨迹。避免安装在结构薄弱、高温、强磁场或易被油水直接冲刷的位置。

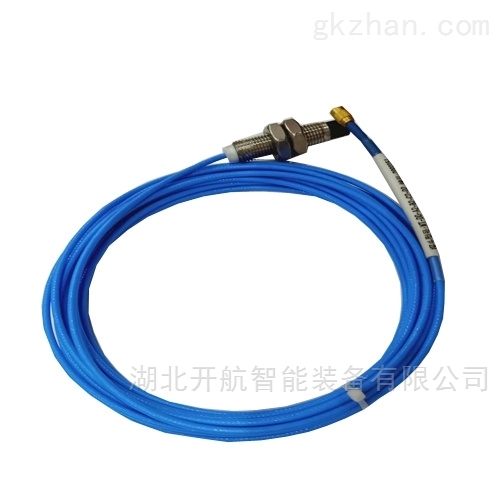

　　电涡流传感器安装：

　　1.间隙设定：这是关键步骤。使用非导磁塞尺（如黄铜塞尺）或专用安装夹具，精确设定探头端面与轴表面之间的静态安装间隙。确保该间隙位于传感器的线性工作区中点附近，并记录该间隙值。紧固安装支架时，需防止间隙变化。

　　2.探头固定：确保探头在支架内固定牢靠，无松动。支架本身应具有足够的刚性，其固有频率应远高于被测振动频率，避免产生共振干扰。

　　3.电缆敷设：传感器高频同轴电缆应固定良好，避免中间接头。远离动力电缆敷设，减少电磁干扰。接头处做好防水防油密封。

　　加速度传感器安装：

　　1.安装方式：优先采用刚性连接，如钢制螺栓连接，确保良好的高频响应。磁吸座安装便捷，但会限制高频测量上限，适用于中低频测量。需确保安装表面平整、清洁。

　　2.方向确认：传感器灵敏轴方向应对准待测振动方向。

　　系统调试：连接传感器与监测系统后，在设备静止状态下，观察并记录各通道的输出电压或间隙电压（对于电涡流传感器，此电压对应安装间隙）。此静态读数应在预期范围内，并作为后续动态监测的基准。低速盘车时，观察信号变化，初步检查传感器工作是否正常。

　　三、信号采集与处理

　　参数设置：在数据采集器或监测系统中正确设置传感器类型、灵敏度、量程等参数。采样设置：根据关注的最高频率成分（通常为转子转速频率的倍数，或故障特征频率），设置足够高的采样频率，满足奈奎斯特采样定理，通常为最高分析频率的2.5倍以上。滤波设置：合理设置高通、低通滤波器，以隔离感兴趣的频带，抑制低频漂移和高频噪声干扰。

　　数据同步：确保振动信号与键相（转速）信号同步采集，以便进行阶次分析、轴心轨迹绘制等。数据质量检查：实时观察波形，检查信号是否过载、失真或含有异常噪声。检查频谱图，确认主要频率成分符合预期。

　　四、数据分析与诊断

　　时域分析：观察振动波形、峰值、峰峰值。计算通频振幅（OverallVibration）。频域分析：对振动信号进行快速傅里叶变换（FFT），得到频谱图。分析频谱中与转速频率（1X）及其倍频（2X,3X...）、叶片通过频率、轴承故障频率、齿轮啮合频率等相关的分量幅值及变化趋势。

　　轴心轨迹分析：结合同一截面X、Y方向振动信号，绘制轴心轨迹图，分析转子在轴承内的运动状态，可识别不平衡、不对中、油膜涡动/振荡、摩擦等故障。趋势分析：长期跟踪振动幅值、相位及特征频率分量的趋势变化，是预测性维护的核心。建立基线值（Baseline），设置报警和停机阈值。

　　故障特征关联：将分析得到的振动特征（如主导频率、轴心轨迹形状、相位变化等）与典型的机械故障特征库进行比对，辅助故障诊断。例如，稳定的高幅值1X分量常指示不平衡；高幅值2X分量可能与不对中相关。

　　五、校准、维护与注意事项

　　定期校准：依据设备重要性和使用条件，制定周期性校准计划。振动传感器校准应在有资质的实验室或使用标准振动台进行，校准其灵敏度、频率响应和线性度。现场核查：定期检查传感器安装紧固情况、电缆完整性、接头密封性。监测静态间隙电压（电涡流传感器）或零频输出稳定性，发现漂移及时排查。

　　注意事项：

　　•环境适应：确保传感器能在现场温度、湿度、介质环境下长期稳定工作。危险区域需选用防爆认证产品。

　　•电磁兼容：做好系统接地，通常采用单点接地。信号线屏蔽层正确端接，抑制干扰。

　　•安全作业：在旋转设备上安装、检修传感器时，必须严格遵守停机、断电、挂牌上锁等安全规程。

　　总结：轴振动传感器的有效应用是一个系统工程，贯穿于选型、安装、采集、分析、维护的全过程。严谨规范的安装是获得可靠数据的前提，而深入专业的信号分析则是实现设备状态精准评估与故障早期预警的关键。操作与维护人员需具备相应的专业知识与技能，并严格遵循操作规程，方能充分发挥振动监测在保障关键机组安全稳定运行中的重要作用。
