什么是电涡流传感器？揭秘工业设备的“无损透视眼”

　　在现代工业的精密版图中，旋转机械如同人体的心脏，一刻不停地跳动。而要实时监测这颗“心脏”的健康状况，离不开一种非接触式的感知利器——电涡流传感器。它被誉为工业设备的“听诊器”和“透视眼”，能够在无需接触被测物体的情况下，精准感知微小的位移与距离变化。


　　核心定义：基于电磁感应的非接触测量

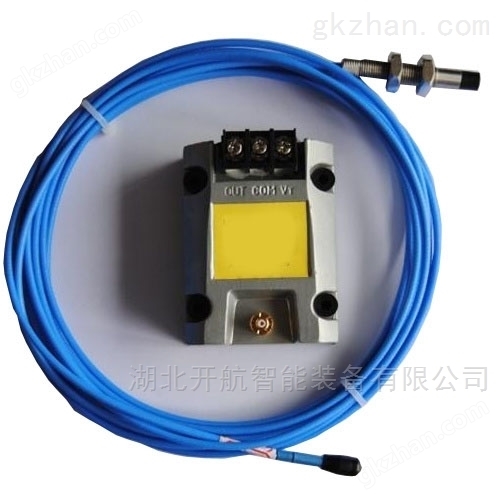

　　电涡流传感器是一种利用电涡流效应进行测量的高精度传感器。它的探头端部内置一个线圈，当通有高频电流的线圈靠近金属导体时，会在金属表面感应出一圈圈像旋涡一样的环状电流（即电涡流）。根据楞次定律，这个电涡流会产生一个反作用于探头的磁场，从而改变线圈的阻抗。通过测量这个阻抗的变化，传感器就能精确计算出探头与被测金属表面之间的间隙距离。

　　工作原理：从“隔空感应”到“精准读数”

　　其工作流程可以概括为“电生磁，磁生涡，涡变阻，阻变讯”：

　　高频振荡：传感器内的振荡电路驱动探头线圈产生高频交变磁场。

　　涡流生成：当磁场靠近金属靶体（如汽轮机轴），靶体表面产生电涡流。

　　能量损耗：电涡流的产生会消耗线圈的能量，导致其阻抗、电感量发生变化。

　　信号转换：前置器将这种变化转换为与之成比例的电压或电流信号（通常为-24V至-4V或4-20mA），传输给PLC或DCS系统进行实时监测。

　　为什么它是工业监测的“宠儿”？

　　相比传统的接触式传感器，电涡流传感器具有优势：

　　真正的非接触：没有物理磨损，寿命极长，适用于高速旋转轴的长期在线监测。

　　无限分辨率：理论上可以感知纳米级（μm级）的微小位移，能捕捉极其细微的轴振动和位移趋势。

　　抗干扰能力强：不受油污、灰尘、水汽等恶劣环境影响，在电厂、炼钢厂的工况下依然稳定可靠。

　　适用材料广：只要导电的金属材料（铁、铜、铝等）均可测量。

　　核心应用场景

　　电涡流传感器是大型旋转机械状态监测系统的核心元件，主要应用于：

　　键相与转速测量：监测汽轮机、压缩机主轴的转速和相位角，是动平衡分析和故障诊断的基础。

　　轴向位移监测：实时监控推力盘的位置，防止转子与静子部件发生摩擦碰撞（如汽轮机“烧瓦”事故）。

　　径向振动分析：测量轴颈在轴承内的动态轨迹，判断不平衡、对中不良等故障。

　　偏心度检测：在启停机过程中，监测轴的弯曲程度。

　　选型与安装要点

　　在使用中，需注意两个关键因素：

　　线性范围：每个传感器都有其特定的线性量程（如2mm,4mm,8mm），安装时需确保被测对象的位移变化落在该范围内。

　　材料敏感性：电涡流的强弱与靶材的电导率有关，因此在测量不同金属材料时，需进行相应的灵敏度校准（如用304不锈钢标定后，测铝材读数会偏大）。

　　随着工业4.0的推进，电涡流传感器正朝着智能化（内置自检）、无线化以及与PHM（故障预测与健康管理）系统深度融合的方向发展，继续为工业设备的安全运行保驾护航。
